• 传动链也被称为滚子链。通过被称为链轮的类似齿轮的旋转体，将电机等动力作为张力出传导至驱动轴的机械元件

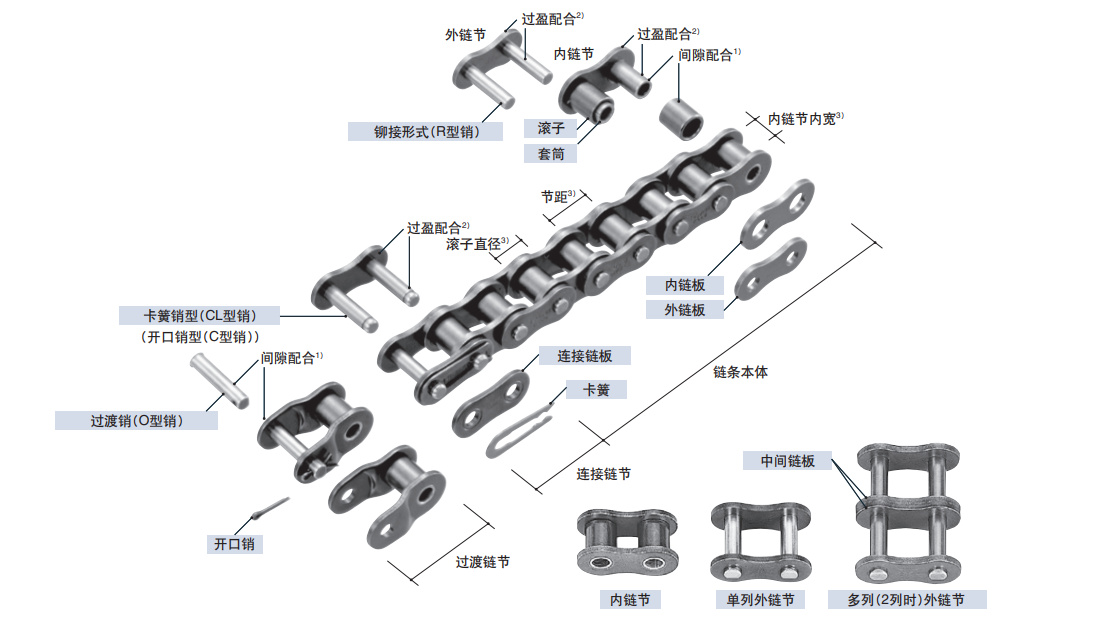

• 由内，外链板，链销，套筒，滚子5个零件构成。一般用于低速大负荷的动力传动，或升降驱动

  具有减速比大，轴间距离的自由度高，双面使用可进行多轴传动等特点，可用于多种用途

  椿本高强度传动链利用其丰富的产品和较高的容许张力，在紧凑的高强度驱动装置和悬挂装置被广泛使用

• 现场对链条传动能力超出通用RS滚子链的情况下可选用高强度传动链


  点击下图浏览传动链结构相关的技术资料



      传动链的特点

• 减速比大(一般为1：7)

• 可确保较大的轴间距离（通常4m以下）。轴间距离自由度高也是特点之一

• 链条两面均可使用，可以多轴传动

• 安装替换简单。(断连简单)

• 如果轴间距离小，且构造支撑链条，可垂直使用

• 与带轮相比，同一扭矩时，可使用小直径的链轮

• 动力由多数轮齿传动，相比齿轮，可减轻链轮齿的磨损

• 吸收冲击的能力高于齿轮

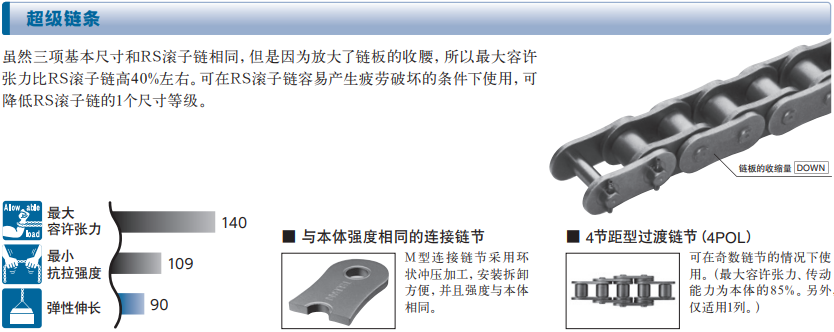

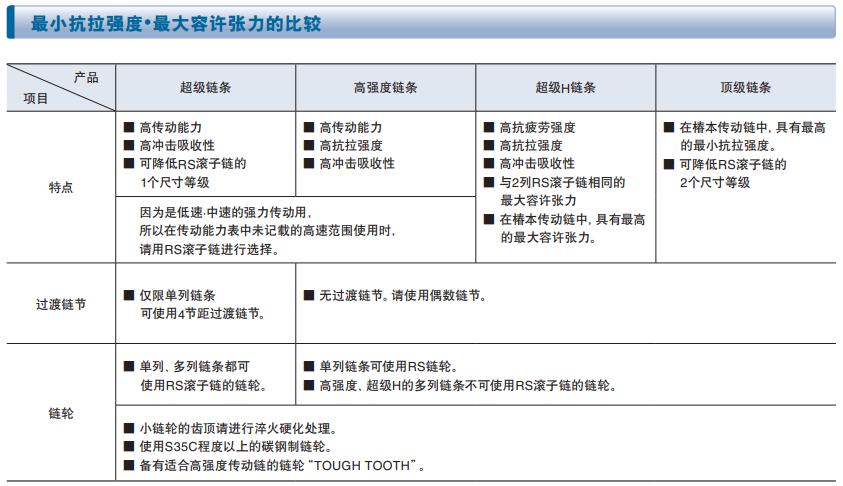

      椿本高强度传动链・超级链条的特点

• 高强度传动链・超级链条的基本3尺寸（节距、滚子直径、内节内宽）与通用型RS滚子链相同

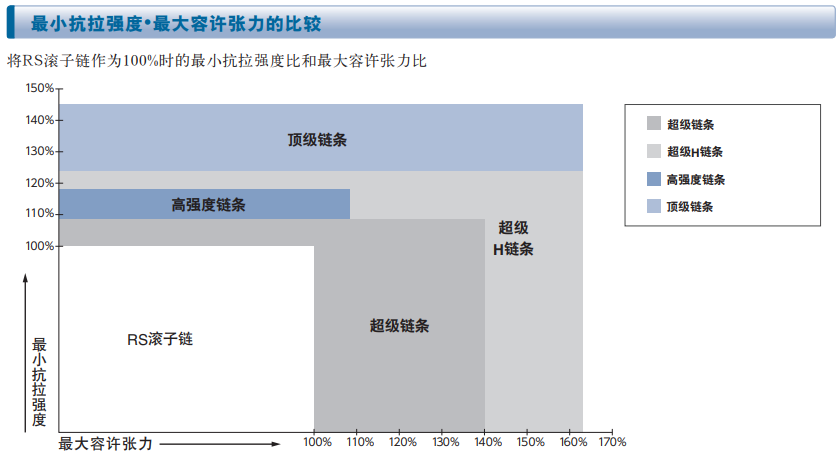

• 相比通用型RS滚子链，链板的凹量缩小，最大容许张力疲劳强度比提高约40%

• 相同使用环境下可选取比通用RS滚子链小1个尺寸的型号，有助设备整体小型化及轻量化

• 超级链条专用于低速、中速的高强力传动。高速传动时，请使用通用型RS滚子链

• 高强度传动链不可使用通用型RS滚子链的链轮，请使用椿本TOUGH TOOTH链轮

• 可用于伴随重大冲击的苛刻条件下

• 可用于需要节省空间的设备和机械

• 可用于需要更大传动能力、容许张力、抗拉强度

• 可用于需要更小的弹性伸长（例如：建设机械、农业用机械、升降机械、港湾用机械和立体停车产等）

    传动链适用范围广泛，可应用于各行业的传动需求，此处只列出部分案例

• 挖掘工作设备

• 型号表示

  RS	160	-	SUP	-	1	-	M	-	RP	-	U
  ｜	｜		｜		｜				｜		｜
  产品名	ANSI链号（美标）		系列名		链条的列数		连结链节		链条本体销样式		包装单位
  椿本RS滚子链	80		SUP		1：1列		F：F型连接链节		RP：铆钉固定		U：Unit（整盒装）
  	100		超级链条		2：2列		M：M型连接链节
  	120
  	140
  	160

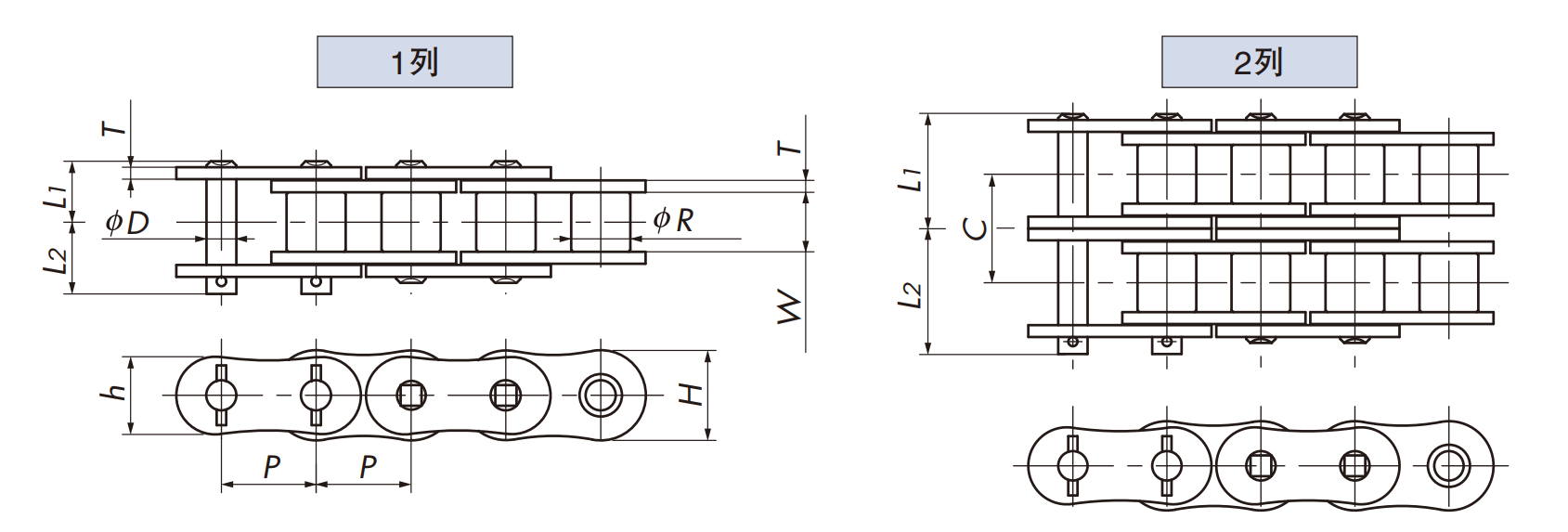

• 尺寸参数

  高强度传动链・超级链条

  长度单位：mm

  尺寸		RS80-SUP	RS100-SUP	RS120-SUP	RS140-SUP	RS160-SUP
  节距 P		25.40	31.75	38.10	44.45	50.80
  滚子直径 R		15.88	19.05	22.23	25.40	28.58
  销轴直径 D		7.94	9.54	11.11	12.71	14.29
  链板厚度 T		3.2	4.0	4.8	5.6	6.4
  外链板高 h		20.8	26.0	31.2	36.4	41.6
  内链板高 H		24.1	30.1	36.2	42.2	48.2
  内节内宽 W		15.88	19.05	25.40	25.40	31.75
  1列	销尺寸 L1	16.23	19.75	24.9	26.9	31.85
  	销尺寸 L2	19.25	22.85	28.9	31.7	36.85
  2列	销尺寸 L1	30.9	37.7	47.6	51.35	61.15
  	销尺寸 L2	33.9	40.8	51.6	56.15	66.15
  	横向节距 C	29.3	35.8	45.4	28.9	58.5

• 型号一览（点击型号可显示详细信息-日本网页读取较慢请耐心等待）

  型号	ANSI 链号	节距 mm	列数	最小抗拉强度 kN	最大容许张力 kN	重量 kg/m	重量 kg/盒	节数 1盒
  RS80-SUP-1-M-RP-U	80	25.40	1	74.2	20.1	2.81	8.57	120
  RS100-SUP-1-M-RP-U	100	31.75	1	111	32.4	4.25	12.96	96
  RS120-SUP-1-M-RP-U	120	38.10	1	162	42.2	6.3	19.21	80
  RS140-SUP-1-M-RP-U	140	44.45	1	213	56.9	8.04	24.51	68
  RS160-SUP-1-M-RP-U	160	50.80	1	273	73.5	10.79	32.89	60
